Centifix


CENTIFIX Proportional-Maßstab
CENTIFIX Proportional-Maßstab
Inhaltsverzeichnis

1 Gerätedaten


Modell............: Centifix
Firma.............: Ferrari
Hersteller*.......: Ferrari
Konstrukteur*.....: Ferrari, Franz
Ort, Land.........: Berlin, Deutschland
Maße (LxBxH)......: 30,6cm x 2,2cm (Aluminiumprofil)
Gewicht...........: g
System............:
Farbe(n)..........:
Material..........: Aluminiumprofil, Plastik, Gummiband
Produziert........: von ca. 1960 bis ca. 1970


Centifix schieber.jpg
Schieber für den CENTIFIX Proportional-Maßstab

2 Beschreibung

  • Beschreibung:
Die zwischen den Schiebern auf dem Aluminiumprofil eingespannte Gummiskala kann beliebig gedehnt werden. Mit verschiedenen Skalen ist es so möglich, unterschiedliche Maßstäbe zu übertragen.

  • Varianten:
Zu dem Proportional-Maßstab gibt es eine "Rollvorrichtung". Sie besteht aus einem etwa 30cm x 8cm großem Plastiklineal mit einem 30cm-Lineal an einer Kante und einer kürzeren parallel liegenden Zehnerteilung. Unter dem Lineal ist eine dünne Walze, so dass das Lineal über das Papier geschoben werden kann. Der Proportional-Maßstab wird von oben in das Lineal eingelegt, so dass die Gummiskala über der Zehnerteilung liegt. Dieses erweiterte Gerät heißt CENTIFIX-Bandrechenstab. Mit ihm lassen sich Verhältnisse bestimmen.

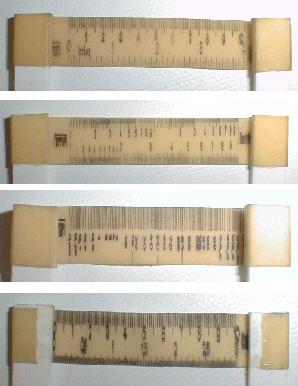

Centifix 4 skalen.jpg
4 Skalen für den CENTIFIX Proportional-Maßstab

3 Literatur

4 Patente

5 Weblinks

6 Sonstiges

Großbild

aus der Patentschrift

Amerikanischer Vorgänger Gerber Variable Scale
Seite eröffnet von: Wolf-G. Blümich, 29.05.2004
