Hunderterzirkel


Großbild

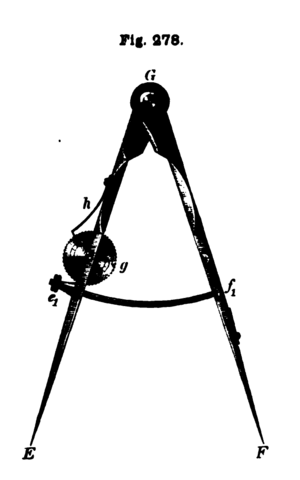

Hunderterzirkel aus Hunäus 1864

1 Beschreibung

Dieses Gerät wurde von Eduard Oldendorp zur Verwendung mit dem von ihm erfundenen Oldendorp Planimeter vorgeschlagen.

Der Hunderterzirkel hat eine maximale Öffnungslänge von im Allgemeinen 100 Längeneinheiten.

Um die Längen mehrerer Strecken zu addieren, wird zunächst mit dem Zirkel die erste Strecke abgegriffen, dann der geöffnete Zirkel an den Startpunkt der zweiten Strecke angesetzt und zusätzlich deren Länge abgegriffen. Dies wiederholt man mit allen weiteren Strecken, bis der maximale Öffnungswinkel erreicht ist. Dann wird der Zirkel geschlossen, und es wird wieder bei Null begonnen.

Der Hunderterzirkel verfügt außerdem über ein Zählrad, das die Zahl der maximalen Öffnungen (also der 100er-Längeneinheiten) mitzählt.

2 Literatur
