UNITAS I


Großbild

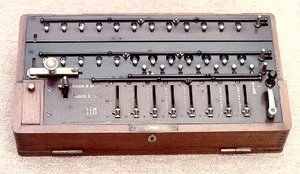

UNITAS I im Holzkasten (Foto: Weiss)

Inhaltsverzeichnis

1 Maschinendaten

Modell............: UNITAS I
Hersteller*.......: Ludwig Spitz & Co
Ort, Land.........: Berlin, Deutschland
Beschreibung......: Staffelwalzenmaschine
Besonderheiten....: Zehnerübertrag im Ergebniswerk verändert
Konstrukteur*.....: Rein, Robert
Stellen (EWxUWxRW): 6x5x8+8 bis 11x10x20+20
Eingabe...........: Einstellschieber
Antrieb...........: Kurbel
Löschung..........: Schieber
System............: Staffelwalze
Varianten.........: Holzkasten oder Metallunterteil
..................: Siehe auch Unitas
..................: Nur mit Einstellschieber!
..................: TIM erstes Modell mit nur 1 RW
Nachfolger........: UNITAS II bis V ab 1910 (nur Metallbasis)

2 Varianten

Im Holzkasten:


Beschreibung......: Staffelwalzenmaschine im geschlossenen Holzkasten, Einstellschieber
Besonderheiten....: "Platinenbauweise": Das Rechenwerk wird durch drei senkrechte
..................: Platinen getragen, die verschraubt sind
Maße..............: je nach Stellenzahl (z.B. 45x25x15cm mit Deckel)
Gewicht...........: je nach Stellenzahl (z.B. ca. 13 kg
Produziert........: von 15. Sept. 1907 bis ca. 1910

Großbild

UNITAS I (SN: 9952-413; W.Irler)

Großbild

UNITAS I (SN: 415; Denker)

Großbild

UNITAS I Detail (SN: 415)


Großbild

Unitas I (SN: 492 / 1086 im Kasten; Breker)

Großbild

Unitas I Detail (SN: 492 / 1086; Breker)

Großbild

UNITAS I ("SMZ" 1908)


Im Metall-Unterteil:


Beschreibung......: Staffelwalzenmaschine im Metall-Unterteil ohne Deckel, Einstellschieber
..................: Seitenteile und Rückseite mit eingesetzten Glasscheiben;
..................: Vorderseite mit großem Schriftzug "UNITAS"
Besonderheiten....: innerer Aufbau wie Modell in Holzkasten
Maße..............: je nach Stellenzahl (z.B. 8x9x16+16: 56x26x17 cm)
Gewicht...........: je nach Stellenzahl (z.B. 8x9x16+16: 17,1 kg)
Produziert........: von 1907 bis ca. 1910

3 Literatur

4 Patente

 siehe blauer Kasten unten

5 Weblinks

6 Seriennummern
