Exact Planimeter


Großbild

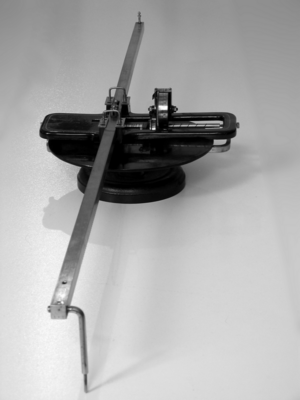

Bei ausgeklapptem Fahrarm ist es möglich, große Flächen zu umfahren, weswegen das Exact-Planimeter insbesondere bei der Verarbeitung von Tierhäuten zum Einsatz kommt.

Inhaltsverzeichnis

1 Gerätedaten

Modell............: Exact 300
Hersteller*.......: Schuhmaschinenfabrik Fulda
Ort, Land.........: Deutschland
Maße .............: 99 cm (Länge des Fahrarms)
Maße .............: 21 cm (Durchmesser der Scheibe)
Gewicht...........: ca 4 kg
System............: Planimeter, Koordinatenplanimeter
Farbe(n)..........: schwarz
Material..........: Gusseisen, Stahlblech
Produziert........:

2 Beschreibung

Planimeter zum messen der Fläche von Leder. Ähnlich wie das Planimeter von Gierer operiert das Gerät mit Polarkoordinaten. Das damit erforderliche Quadrieren des Radius wird über ein Schraubgewinde mit (quadratisch) veränderlicher Steigung bewerkstelligt.

3 Weitere Bilder

Großbild

Im eingeklappten Zustand ist das Exact-Planimeter besser verstaubar und besser transportierbar.

Großbild

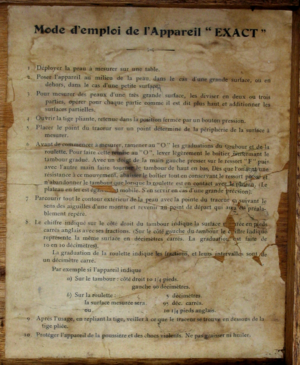

Die Bedienungsanleitung des Exact-Planimeters befindet sich im Aufbewahrungskasten.

Großbild

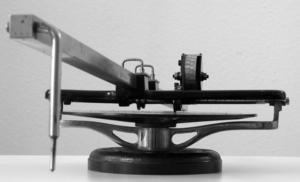

In der Seitenansicht sind auch die Bestandteile unterhalb der feststehenden Scheibe erkennbar.

Großbild

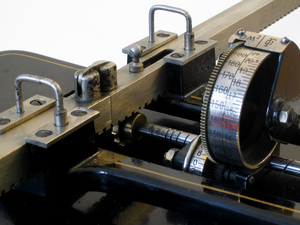

Der Mechanismus des Exact-Planimeters vereint ein Quadriergetriebe mit einem Integrator.

Großbild

Die Zahnstange des Fahrarmes bewegt über ein Zahnrad die Achse mit der spiralförmigen Nut. Diese Nut verschiebt das Zählrad proportional zum Quadrat der Länge des Fahrarmes. Damit ist die geeignet variable Übersetzung des Zählrades auf der Unterlage gewährleistet.

Großbild

Patent DE333596 (1921)

Großbild

Patent FR592652 (1924)

Großbild

Patent FR592652 (1924)


4 Siehe auch

5 Literatur

6 Patente

7 Weblinks

8 Seriennummern

9 Allgemeine Anmerkungen

Seite eröffnet von: Barbara Haeberlin 14:44, 12. Feb 2011 (CET)

Diese Seite darf an allen Stellen ergänzt werden, die noch leer sind. Außerdem dürfen Zeilen hinzu gefügt werden.
Falls Sie mit einem bestehenden Inhalt nicht einverstanden sind, machen Sie bitte einen Eintrag bei der Diskussion und schicken dem Ersteller der Seite eine Mail.

Patente:

  • Patent:AT81098B 15.07.1919 Seemann, Alfons; Schindler, Friedrich; Schindler, Max : Planimeter, insbesondere für Leder
  • Patent:AT81098 25.08.1920 Seemann, Alfons; Schindler, Friedrich; Schindler, Max : Planimeter, insbesondere für Leder
  • Patent:AT95114B 03.10.1922 Seemann, Alfons : Zahnstangen-Planimeter

  • Patent:CS6412 15.06.1921 Seemann, Alfons Schindler, Friedrich Schindler, Max : Planimetr, zvlášte pro kuži

  • Patent:DE333596 03.03.1921 Seemann, Alfons; Schindler, Friedrich; Schindler, Max : Planimeter
