Barnard's Coordinate Spiral Slide Rule Stanley

Rechenzylinder für Koordinaten (David Walker

Inhaltsverzeichnis

5 Patente

8 Allgemeine Anmerkungen

1 Gerätedaten

Modell............: Barnard's Co-ordinate Spiral Slide
Firma.............:
Hersteller*.......: Stanley
Ort, Land.........: Großbritannien
Maße ......: 26 cm (innerer Zylinder), 18,2 cm (äußerer Zylinder) 8 cm (Durchmesser äußererZylinder)
Maße (L)......: 36 cm (mit Griff)
Gewicht...........: 780 g , mit Kasten 1540 g
Stellen ...........:: 2 - 6 Stellen
Eingabe .......: manuell
Antrieb...........: manuell
Löschung..........: manuell
System............: [[Rechenzylinder]
Farbe(n)..........:
Material..........: Holz, Papier, Messing
Produziert........: 1908 bis 1951

2 Beschreibung

Beschreibung......:

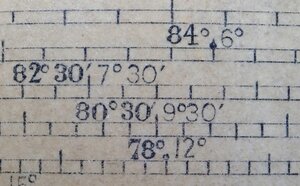

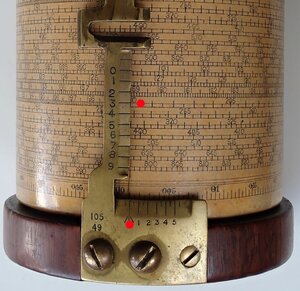

Obwohl die Konstruktion des Modells auf dem Stil des Fuller-Modells basiert, unterscheidet es sich in wichtigen Bereichen stark. Im Gegensatz zum Fuller verfügt es über drei sich wiederholende logarithmische Zyklen auf der Hälfte des Zylinders und der Rest ist eine Sinus/Cosinus-Skala. Der feste Index ist ein ganz anderes Design, um das Ablesen von Werten von diesen Skalen zu ermöglichen. Die lineare Skala der Fuller-Modelle Nr. 1–3 mit festem Index, um das Lesen von Logarithmen zu ermöglichen, wird durch einen einzelnen Zyklus auf dem Index mit Nonius auf der Indexbasis ersetzt und ermöglicht in Verbindung mit der kreisförmigen Skala an der Basis des Zylinders das Lesen von Logarithmen. Der Log 2 zur Basis 10 = 0,3010 ist auf dem Nahaufnahmebild zu sehen, 0,3 auf dem Messingindex bei 0,20 auf dem Zylinder (roter Punkt) und 0,001 auf dem Nonius (roter Punkt).

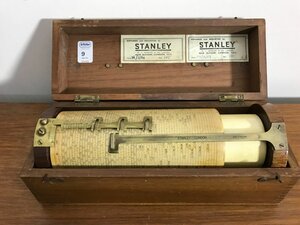

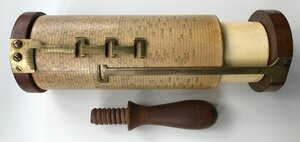

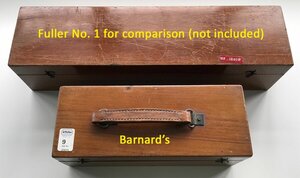

Das Gerät ist etwas kürzer als ein Fuller und ermöglicht eine viel einfachere Handbedienung, wobei es viel besser ausbalanciert ist als die Fuller-Modelle Nr. 1-3. Aus diesem Grund wurde auf eine Halterung am Messingkasten verzichtet. Der Griff lässt sich abschrauben und wird in der hohlen Haupteinheit aufbewahrt. Das Modell selbst hat eine Holzbasis, nicht Bakelit wie bei anderen späten Fullers.

Es ist ein sehr vielseitiges Modell und wurde von Barnard speziell für die Vereinfachung von Berechnungen bei der Vermessung entwickelt.

Besonderheiten....:
Varianten.........: Variante von Fuller's RechenzylinderFuller Calculator Model 1 und 2
Konstrukteur*.....: George Fuller br> Designer..........: Henry Osmund Barnard, englischer Ingenieur in Ceylon<

3 Weitere Bilder

Rechenzylinder für Koordinaten (David Walker

Rechenzylinder für Koordinaten (David Walkery

Rechenzylinder für Koordinaten (David Walker

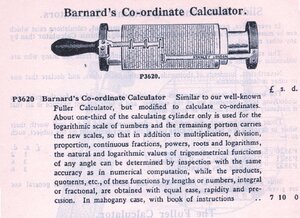

Beschreibung im Stanley Katalog 1931

4 Literatur

Gebauchsanweisung

5 Patente

siehe blauer Kasten unten

Patent:...

Frankreich 222999 vom 15.07. 1892

6 Weblinks

Besprechungen

7 Seriennummern

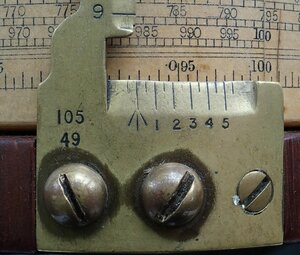

105/49 (105 aus dem Jahr 1949) Die Seriennummer gibt die Zahl aller bis dahin produzierten Geräte dieses Typs wieder. Die anderen Fuller-Zylinder waren bis dahin schon über 10000 mal hergestellt worden.

8 Allgemeine Anmerkungen

Seite eröffnet von: Reinhard Atzbach 16:43, 18. Dez 2023
