Diskussion:Martin 1925
Zu
S. 7 und 8: Abb. 1 und 2 passen nicht zusammen...

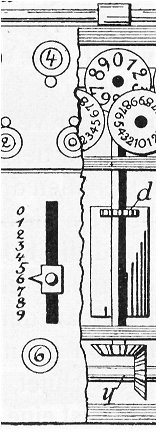

aus Lenz, 1924, Abb. 32, Ausschnitt
Neben jedem Einstellschieber einer Maschine mit Staffelwalzen ist die Zahlenreihe 0 bis 9 aufgetragen. Wenn der Einstellschieber zu den grossen Zahlen (7, 8, 9) geschoben wird, dann muss das kleine Zahnrad, das vom Einstellschieber mitgenommen wird, von mehr Zähnen der Staffelwalze darunter erfasst werden als bei den kleinen eingestellten Zahlen (1, 2, 3). In der nebenstehenden Abbildung ist dieser Zusammenhang richtig gezeichnet.
Bei Martin wird im Text der Eindruck vermittelt, als sei der Mechanismus Abb. 2 in der Maschine Abb. 1 eingebaut. Das kann aber nicht sein, weil an der Maschine Abb. 1 die Zahlenreihen neben den Einstellschiebern so angeordnet sind, dass die 9 oben, also nahe am Schlitten bzw. Resultatwerk steht, während die 0 unten nahe am Bediener steht. Dann kann aber die Staffelwalze nicht so eingebaut sein wie in Abb. 2 gezeigt, denn die hat in Richtung zum Bediener hin am Umfang die grösste Zähnezahl. Insoweit hat Andries de Man völlig Recht und die Kritik in HBw-Aktuell, Feb. 2006, S. 20 greift nicht.
eingefügt 01.02.2006 23:00 stewe
Herr Kurt Grüner macht darauf aufmerksam, dass Abb. 2 bei Martin identisch ist mit Abb. 31 in Lenz "Die Rechenmaschinen und das Maschinenrechnen" (1. Aufl. 1915 und 2. Aufl. 1924). Während bei Lenz Abb. 31 und Abb. 32 bezüglich der Lage der Staffelwalzen und der Einstellkontrollen schlüssig sind, hat Martin in Abb. 1 als Muster eine Maschine mit Staffelwalzen dargestellt, bei der die Einstellkontrollen anders herum laufen - nichts weiter als ein Versehen.
eingefügt 10.03.2006 10:00 stewe
Zur Person von Martin s. auch Legrand 2009
S. 213 Mitte
Die Aussage "Es ist anzunehmen, dass auch der Seite 139 beschriebene "Calcumeter" mit dem "Calculator" indentisch ist", ist falsch. Der (Desk) Calcumeter von Morse ist eine völlig andere, sehr viel aufwendigere Konstruktion als der (Pangborn/Lightning) "Calculator", 15.6.2020 Reinhard Atzbach
