Patent:DE383821

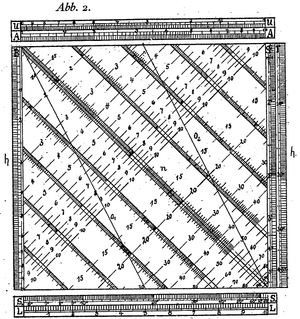

"Nomographische Rechen- und Ablesemaschine. Die nomographische Rechen- oder Ablesemaschine soll dazu dienen, die im praktischen Leben, insbesondere der Technik vorkommenden Rechnungen, welche in den meisten Fällen nur einen beschränkten Genauigkeitsgrad erfordern, schnell und sicher auszuführen oder bei verwickelten Grössenbeziehungen, deren Inhalt durch geeignete Zeichnungen Nomogramme besonderer Art) niedergelegt werden kann, alle für den betreffenden praktischen Zweck in Betracht kommenden Zahlenlösungen mit hinreichender Genauigkeit bequem ablesen zu können. Als Beispiel wird hier der logarithmische Rechendreher beschrieben, dessen Form eine typische einfache Grundform einer nomographischen Rechen- oder Ablesemaschine zeigt. Der Rechendreher stellt eine Rechenvor richtung dar, die gegenüber dem weit ver- breiteten Rechenschieber bedeutende Vorzüge aufweist. Insbesondere ist er für den mechanischen Gebrauch leichter verständlich als der Rechenschieber." (Aus der Patentschrift)

• Animation unter  https://www.geogebra.org/m/m9b2zu5c
• DATUM: 18.10.1923
• TITEL: Nomographische Rechen- und Ablesemaschine
• PERSON: PHILIPP LOETZBEYER DR
