Addierscheibe UNION

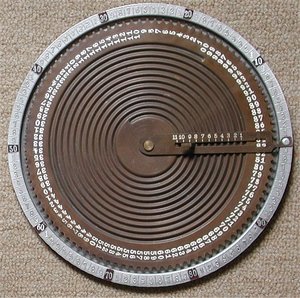

Addierscheibe 'Union' (Foto:Stephan Weiss)
|
1 Maschinendaten
Modell............: UnionFirma.............: unbekannt
Hersteller*.......: unbekannt, Vertrieb durch Albert Hauff in Berlin
Ort, Land.........: Berlin, Deutschland
Maße..............: 19,5 cm Durchmesser
Gewicht...........: 150 gr
Stellen...........: Eingabe 00 bis 99, Summe bis 1199
Eingabe mit.......: Stift
Antrieb...........: Stift, Hand
Löschung..........: als neue Eingabe
System............: Addierscheibe mit Stifteinstellung, Kreisrechner
Farbe(n)..........: braun, Alu
Material..........: Aluminiumblech
Produziert........: in der ersten Dekade des letzten Jahrhunderts
Werbeanzeige von 1907
2 Beschreibung
Beschreibung......: gezahnte Addierscheibe zur Eingabe der Zahlen 1 bis 99 mittels eines Stiftes. Der Stift wird bis zu einem Anschlag geführt. In einer Öffnung werden die Einer/Zehnerziffern bis 99 angezeigt. Die Ziffern des Hunderters 0 bis 11 stehen auf einem radialen Steg und werden mittels eines kleinen Zeigers markiert.Besonderheiten....: Der Zehnerübertrag ist schleichend. Der Zeiger für die Hunderterziffer läuft in einer Spirale, die die ganze Scheibe einnimmt.
Varianten.........: gleiche Geräte wurden auch unter anderen Namen verkauft.
Konstrukteur*.....: ...
Designer..........:

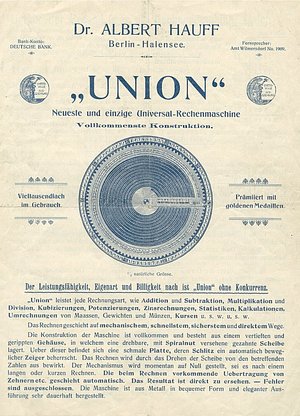

erste Seite eines Werbe-Faltblattes. Man beachte den breiten Verwendungsbereich der Scheibe (Text nach der Überschrift)
3 Literatur
- s. auch den Artikel Union Adder
- s. auch Shilov 2015
- Stümpel 1988: 1907
- Tweedale 1990 S. 74
- Weinhart 1990 S. 36
- Denz 2019: Die Scheibenkolonnen-Addierer von Ugrich und Hauff
4 Patente
- Deutsches Gebrauchsmuster Nr. 257259 (22. Juni 1905) und Nr. 341153 (26. Mai 1908)
-
siehe unten
5 Weblinks
6 Seriennummern
- Seriennummern: keine
7 Allgemeine Anmerkungen
- In Baxandall 1975 S. 74 wird ein "Union spiral adder of J Ugrich, Germany 1905" aufgelistet (ohne Bild)
- In Lueger, O: Lexikon der gesamten Technik und ihrer Hilfswissenschaften. 2. Aufl. Stuttgart, Leipzig 1904 - 1910 steht unter 'Rechenmaschine': 'ähnlich ist es noch bei dem handlichen Apparat »Union« von J. Ugrich in Charlottenburg (Preis 9 M.) zur unmittelbaren Addition und Subtraktion zweiziffriger Zahlen mit nur einer drehbaren Scheibe für die Zahlen von 1100'. (Richtig muss es heissen 1 - 99. Solche falschen Ergänzungen auf den nächsten Hunderter kommen häufiger vor).
- Auf Anfrage teilt das Deutsche Museum München mit: "In unserer Firmenschriftensammlung gibt es zur J. Ugrich, Berlin, eine Anleitung für eine gezahnte Addiermaschine Union mit Referenzadressen u. Referenzschreiben... Auf Seite zwei heisst es: Erfinder und Fabrikant: J. Ugrich, Berlin-Charlottenburg, Suarezstr. 42. Über eine Fa. oder Person Albert Hauff in Berlin liegen uns keine Informationen vor." (mitgeteilt von Peter Koppelstätter). Demnach war dieser Ugrich Erfinder und Hersteller und hatte anfangs auch den Vertrieb inne.
- Berliner Adressbücher
1905- 1909: "Albert Hauff, Verl. Buchhdl., Schmargendorf, Friedrichsruherstr. 14 (Postbez. Halensee) (Tel. Wilm. 1909) Inh. Albert Hauff". Später auch "Export und Versand", ab 1921 nicht mehr Geschäftlich aufgelistet.
-
Werbebild aus einem Prospekt
-
Addierscheibe Union aus Encyklopädie d. math. Wiss. - französ. Ausgabe 1908/1909
-
"Geld-Zählmaschine Maxima" 5 Rubel, 50 Kopeken (entspricht "Union"; Anzeige, St. Petersburg)
-
Maksima (Union) in "Niva" 1909, Nr. 51, S. 3
-
Union in "Niva" 1908, Nr. 02, S. 2
-
Union Besprechung (Organisation, 1906)
8 Anleitung
Union Anleitung (a)
Union Anleitung (b)
Seite eröffnet von: stewe 09:25, 8. Jul 2006 (IST)
Anleitung erg.: F. Diestelkamp 21:22, 15. Jul 2021 (CEST)
