Atlas

Inhaltsverzeichnis 1 Maschinendaten 2 Beschreibung 3 Weitere Bilder 4 Literatur 5 Patente 6 Weblinks 7 Seriennummern 8 Allgemeine Anmerkungen

1 Maschinendaten

Modell............: Atlas
Firma.............: Julius Mauch, Zürich
Hersteller*.......: Mauch
Ort, Land.........: Zürich, Schweiz
Maße (LxBxH)......: 13 x 19 x 4,5 cm (Grundkörper)
Maße (LxBxH)......: x x cm (mit Bedienelementen)
Gewicht...........: g
Stellen (EWxUWxRW): 8 x 0 x 9
Eingabe mit.......: Stift und Hebel, rotierend
Antrieb...........: direkt
Löschung..........: Hebel
System............: Zählscheiben, konzentrisch
Farbe(n)..........: schwarz
Material..........: Metall
Produziert........: von bis (1926)

2 Beschreibung

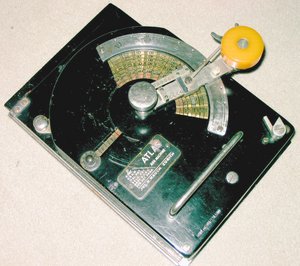

Beschreibung......: Addiermaschine mit speziellen konzentrischen Zählscheiben.
..................: Die Zählscheiben bestehen aus im Außendurchmesser
..................: gleiche großen Scheiben, die jeweils einen Rohrabschnitt tragen.
..................: Die Rohrabschnitte sind im Durchmesser gestaffelt
..................: und passen exakt ineinander.
..................: Ihre Stirnseiten tragen dreimal die Zahlen von 0 bis 9.
..................: Die Zahlen werden auch für die Anzeige des Ergebnisses verwendet.
..................: Die Addition erfolgt so, dass zunächst der Hebel auf den
..................: zu addierenden Wert eingestellt wird.
..................: Die Position des Mitnehmer-Stiftes auf dem Hebel bestimmt
..................: die gewünschte Dekade. Durch die Bewegung des Hebels wird
..................: die Zählscheibe der gewählten Dekade verdreht und damit der
..................: durch die Drehbewegung des Hebels resultierende Wert eingegeben.
Varianten.........: Lt. Patent kann der Stift beweglich auf dem Drehhebel sitzen
..................: oder separat sein.

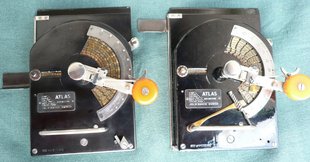

..................: Atlas mit Rückhol-Kamm (hier "I" genannt)
..................: Atlas ohne Rückhol-Kamm (hier "II" genannt)
Konstrukteur*.....: Mauch, Julius
Designer..........:

3 Weitere Bilder

Einstellbeispiel:
Stift in Postion 3,
Hebel auf 4:
"+ 400"

4 Literatur

• Rechenmaschinen-Lexikon des IFHB
• Häusler-Bader 1950

5 Patente

•  siehe unten
• Patent:CH119263 21.4.1926
• ...

6 Weblinks

7 Seriennummern

• Seriennummern: Mod. I (mit Rückhol-Kamm): 3xx; ...
• Seriennummern: Mod. II (ohne Rückhol-Kamm): 5xx; 573; ...
• Nummernlagen:

8 Allgemeine Anmerkungen

• Der "Rückhol-Kamm" dient der Verschiebung der Stift-Postion.
  Er fehlt bei den Modellen mit den höheren SN (hier Modell II genannt).
• Im Patent ist von "Zahlenrädern" die Rede. Im Rechnerlexikon sind diese anders definiert, wir benutzen hier also statt dessen die Bezeichnung "Zählscheiben" und "Scheibenzählwerk".
• Die meisten Detail-Bilder von M. Lewin
