Eigenbau-Scheibenaddierer

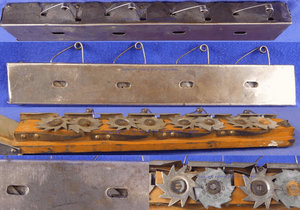

Vierstelliger Eigenbau-Scheibenaddierer (Fotos: Galerie alte Technik)

Inhaltsverzeichnis

5 Patente

8 Allgemeine Anmerkungen

1 Maschinendaten

Modell............:
Firma.............:
Hersteller*.......: unbekannt
Ort, Land.........: Ort, Musterland
Maße (LxBxH)......: ca. 25 x 5 x 2 cm (Grundkörper)
Maße (LxBxH)......: ca. 25 x 8 x 2 cm (mit Bedienelementen)
Gewicht...........: ca 300 g
Stellen (EWxUWxRW): x x
Eingabe mit.......: "Tasten"druck
Antrieb...........:
Löschung..........: manuell in jeder Stelle einzeln
System............: Scheibenaddierer, Zähler
Farbe(n)..........: metallic
Material..........: Eisen und Holz
Produziert........: von bis

2 Beschreibung

Beschreibung......: Der vierstellige Scheibenaddierer wurde offenbar von einem talentierten Bastler im Eigenbau aus werkstattüblichen Teilen (Holzleiste, Bleche, Federn, Holzschrauben) hergestellt.

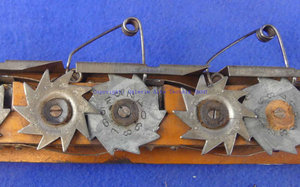

Zahlen werden durch mehrfachen Druck auf die an jeder Stelle oben nach außen geführte Feder eingegeben. Diese bewegt das rechte (Einer-)Zahnrad eines Zahnradpaars um eine Stelle weiter Durch eine gebogene Blattfeder an der unteren Seite der Leiste wird es an der neuen Position arretiert. Einer der zehn Zacken des rechten Zahnrads ist mit einem Mitnehmer versehen, der bei jeder Umdrehung das linke, etwas tiefer geschnittene (Zehner-)Zahnrad des Paars um eine Stelle weiterdreht. Für dessen Rücklaufsperre ist eine Blattfeder an der oberen Seite der Leiste zuständig.
Beide Zahnräder sind mit Ziffern beschriftet, die durch ein Fenster im Deckel zusammen abgelesen werden können. Der Anzeigebereich reicht in jedem Fenster also von 00 bis 99. Die Überträge zwischen den vier Fenstern (=Stellen) des Geräts müssen abschließend vom Benutzer hergestellt werden. Die Anzeige 13 24 06 15 würde also ähnlich wie bei Napier-Stäben zur Zahl 15475 bereinigt.
Die Löschung gestaltet sich sehr umständlich, da hierzu das Gerät geöffnet werden muss und insgesamt 8 Zahnräder unter Sichtkontrolle und ohne Anschlag jeweils auf 0 gestellt werden müssen.
Während ein Einsatz als Mehrfachzähler (etwa Blutzellenzähler oder Zähler für vier unabhängiger Punktekonten bei einem Spie)l denkbar erscheint, dürfte das Gerät zum Aufsummieren von Zahlenkolonnen (Kassenzettel o.ä.) wegen der umständlichen Handhabung keinen Zeitgewinn gegenüber der Rechnung auf Papier ermöglichen.

Besonderheiten....:
Varianten.........:
Konstrukteur*.....: unbekannt
Designer..........:
