Konus-Rechner

Inhaltsverzeichnis

1 Gerätedaten

2 Beschreibung

5 Patente

8 Allgemeine Anmerkungen

1 Gerätedaten

Modell............: ohne
Firma.............: nicht bekannt
Hersteller*.......: nicht bekannt ...
Ort, Land.........: wahrscheinlich Deutschland
Maße (LxBxH)......: x x cm (Grundkörper)
Maße (LxBxH)......: x x cm (mit Bedienelementen)
Gewicht...........: g
Stellen (EWxUWxRW): entfällt
Eingabe mit.......: Skalen
Antrieb...........: Hand
Löschung..........:
System............: analoges Rechensystem
Farbe(n)..........:
Material..........: Messing
Produziert........: unbekannt, s. unten

2 Beschreibung

Beschreibung......: Das Gerät dient zur Berechnung eines Winkels bei der Herstellung eines Konus (Kegelstumpf) mit kreisförmigem Querschnitt.

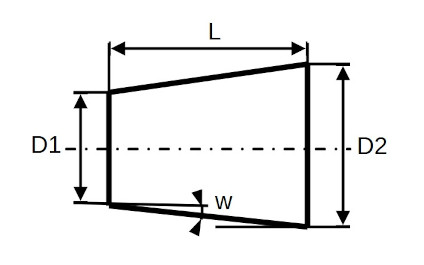

Konus mit Abmessungen

Der Konus besitzt die in der Skizze genannten Abmessungen Länge L, Steigung S = D2 - D1. Gesucht ist der Winkel w zwischen Mantelerzeugenden und Mittellinie.
der Winkel w ergibt sich aus tan w = S/(2L) bzw. w = arctan...

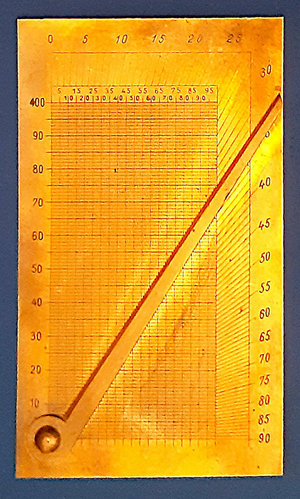

Der Konus-Rechner

Die Grösse L sucht man in der Skala am linken Rand und geht horizontal nach rechts, die Grösse S wird in der Skala oben gesucht. Von dort geht man nach unten. An den Punkt in dem beide Linien sich schneiden wird der drehbare Zeiger angelegt. Er zeigt dann aussen auf den gesuchten Winkel.
In der Stellung, die das Bild zeigt kann man beispielsweise ablesen mit L = 45 und S = 60 ergibt sich ein Winkel von 33,7 Grad.

Besonderheiten....:
Varianten.........: nicht bekannt
Konstrukteur*.....: nicht bekannt ...
Designer..........: nicht bekannt

3 Weitere Bilder

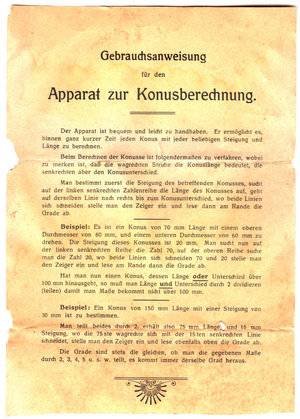

Die Anleitung zum Konus-Rechner

Schlussvignette der Anleitung zum Konus-Rechner

Die Ausgestaltung der Schlussvignette in der Anleitung zeigt einen Übergang vom Jugendstil zum Art-Deco. Das lässt auf eine Herstellung in den Zehner- oder Zwanziger-Jahren des letzten Jahrhunderts schliessen.
