Schickard Maschine

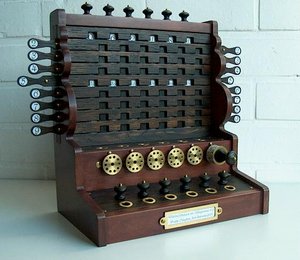

Nachbau der Schickard-Maschine. Quelle: Freddy Haeghens
|
1 Maschinendaten
Ort, Land.........: DeutschlandStellen (EWxRW): 5 x 5 (?)
Eingabe mit.......: Finger
Antrieb...........:
Löschung..........:
System............:
Produziert........: ca. 1624
Produktionsmenge..: 2 Stück
2 Beschreibung
Beschreibung......:Besonderheiten....:
Konstrukteur*.....: Schickard, Wilhelm
Designer..........:
Bei Sammler.......: nie anzutreffen, nur als Nachbau

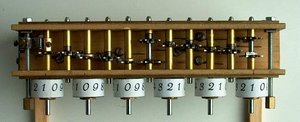

Addierwerk im Nachbau der Schickard-Maschine. Quelle: Freddy Haeghens
Die Existenz der Schickardschen Rechenmaschine ist lediglich in zwei Briefen, von denen einer durch eine Skizze ergänzt ist, von Schickard an Kepler aus den Jahren 1623 und 1624 überliefert.
"Die Rechenmaschine besteht im oberen Teil aus einer Multiplikations- und einer Divisionseinheit nach Art der Rechenstäbe von Napier. Sie werden durch sechs Drehknöpfe oben auf dem Gehäuse der Maschine bewegt, so daß in sechs darunterliegenden Fenstern der Multiplikand erscheint. Horizontal bewegliche Holzschieber mit je sechs Fensterchen verdecken jeweils eine Zeile der Zylinder und dienen als Einstellvorrichtung für den einstelligen Multiplikator.
Für die Addition bzw. Subtraktion hat Schickard im unteren Teil der Maschine ein mechanisches Addier- und Subtrahierwerk entwickelt und damit die erste bekannte mechanische Rechenmaschine geschaffen." (Arithmeum 1999) Keine der Replicas, die bisher gebaut wurden, kann jedoch beanspruchen, die Mechanik des Addierwerks, insbesondere den Zehnerübertrag, korrekt abzubilden.
Schickard Nachbau (Roubos-IBM; Bild: Denker)
Briefmarke mit Schickard-Maschine
Nachbau mit Fischertechnik
Schickard Nachbau Fischertechnik Atzbach
Schickard Vielfachenwalzen Atzbach
Schickard Addierwerk Atzbach
Schickards Maschine auf youtube
3 Literatur
4 Weblinks
-
https://www.iser.fau.de/ Die Schickard Seiten der Informatik Sammlung Erlangen (ISER)
- http://www.boelter.rechnerlexikon.de/_Schickard/Sch_start1.html
- http://www.henked.de/begriffe/algorithmus.htm#Schickard
- http://www.youtube.com/watch?v=N_uiwO8lT5c
5 Sonstiges
- Ein Hinweis zur Beschriftung der Walzen: B. B. v. Freytag Löringhoff sagt in seiner Rekonstruktion, die Ziffern der Teilprodukte stünden diagonal gegenüber wie auf den Stäben von Napier (oder, was das gleiche ist, wie auf einer Gittermultiplikation). Das ist eine naheliegende, aber unbewiesene Vermutung. Die Ablesung ist auch möglich und sinnfällig, wenn die Ziffern der Teilprodukte nebeneinander stehen. Eine solche Anordnung war auch schon lange vor Napier bekannt und wurde im 19. und 20. Jahrhundert wieder verwendet. (stewe 21:47, 13. Apr 2007 (IST))
-
20 Euro Silbermünze BRD 2023
Zum 400. Jahrestag hat die Deutsche Bundesbank 2023 eine 20 Euro Silbermünze mit einer Abbildung der Schickard-Maschine herausgebracht.
stewe 15:09, 12. Aug 2023 (CEST)
