Bloch Schnellkalkulator

Bloch-Schnellkalkulator (Stefan Drechsler)

1 Gerätedaten

Modell............: Schnellkalkulator
Hersteller*.......: Bloch
Ort, Land.........: Deutschland
Maße (LxBxH)......: 34 x 23 x 2 cm (Grundkörper)
Maße (LxBxH)......: 38,5 x 26 x 3,5 cm (mit Bedienelementen)
Gewicht...........: 1900 g
Eingabe mit.......: Finger
Antrieb...........: Hebel
Löschung..........: keine
System............: Nomogramm, Analogrechner
Farbe(n)..........: golden
Material..........: Stahl, Holz,bedrucktes Blech
Produziert........: von 1919 bis 1940

2 Beschreibung

Beschreibung......: ein mechanisiertes Nomogramm zur Ermittlung der Leistungsfähigkeit von Maschinen und der daraus resultierenden Akkordzeiten. Das Gerät ermittelt den Zeitbedarf eines Bohr- Fräs- oder Drehvorgangs bei Eingabe der Maschineneinstellungen
Besonderheiten....: in Eichenholz-Kasten
Varianten.........: Bloch Kalkulus (anderes Label, Gerät offenbar baugleich zum Schnellkalkulator) und
Bloch Schnellrechner zur Bestimmung des Gewichts von Quadern, Zylindern und Sechskantstäben aus diversen Materialien
Konstrukteur*.....: Bloch, Georg

3 Bilder

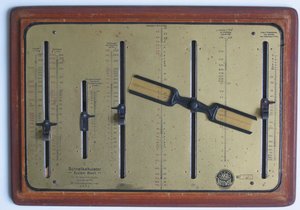

Vorderansicht

Rückansicht (gespiegelt)

Detail 1

Detail 2

SN: 3226, ca. 1918 (Denker)

Aus der Patentschrift CH101646

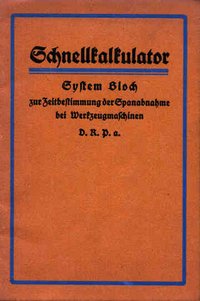

Deckblatt der Anleitung

4 Verwandte Rechenhelfer

Tabellenschieber als Alternative Vorderseite

Tabellenschieber als Alternative Rückseite

5 Anleitung

• [ Anleitung]

6 Literatur

• Körwien 1944
• Werner H. Rudowski: The Schnellkalkulator System Bloch - A Mechanical Nomographic Table. The Journal of the Oughtred Society Vol.14 No.1, Spring 2005.

7 Weblinks

 Animation

8 Patente

 siehe blauer Kasten unten

9 Seriennummern

• Seriennummer: 478, 2146, 3211, 3226, 3184; ...

• Nummernlagen:


Seite eröffnet von: Barbara 17:49, 25. Dez 2005 (GMT)
Ergänzt: F. Diestelkamp 20:34, 14. Mai 2019 (CEST)

Diese Seite darf an allen Stellen ergänzt werden, die noch leer sind. Außerdem dürfen Zeilen hinzu gefügt werden.
Falls Sie mit einem bestehenden Inhalt nicht einverstanden sind, machen Sie bitte einen Eintrag bei der Diskussion und schicken dem Ersteller der Seite eine Mail.

Patente:

• Patent:AT85207B 25.08.1921 Bloch, Georg Bloch : Rechentafel

• Patent:CH101646 01.10.1923 Bloch, Georg Bloch : Linealführung an nach dem System der fluchtrechten Punkte ausgeführten Rechentafeln

• Patent:DE347926 02.07.1919 Bloch, Georg Bloch : Rechentafel
• Patent:DE361708 18.10.1922 Bloch, Georg Bloch : Rechentafel nach Patent 347926 mit in Schlitzen beweglichen Schiebern

• Patent:GB146948 19.09.1921 Bloch, Georg Bloch : Improvements in calculating apparatus
