Improved Willis Planimeter

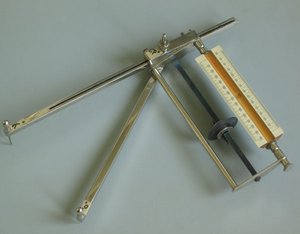

Improved Willis Planimeter. Foto: Stefan Drechsler

1 Gerätedaten

2 Beschreibung

• Zur Ablesung ist kein Rad mit Nonius, sondern ein Maßstab vorhanden. Dieser ist dreikantig und hat die doppelten Skalenangaben 30, 40; 30, 60 und 50, 100 auf je einer der drei Seiten. Auf dem Instrument finden sich die Patentdaten Sept. 22. 1896; Oct. 6. 1896 und April 23. 1901. Daher mögliche Datierung um 1902.
• "The usual planimeter has a recording wheel whose axis is parallel to the tracer bar. This wheel scrapes along the paper for all movements parallel to the tracer bar, and records by rotating all movements perpendicular to it. The following text references picture 3, the scan of manual figure 1. The instrument to which we catch attention, acts on an entirely different principle. The ball-bearing sharp edged wheel (W) rolls for all movements parallel to the tracer bar, and its two rollers (R & S) permit it to glide along the triangular steel shaft for all perpendicular movements. After tracing a figure, the result is read from the scale next to the wheel (N), this scale being triangular, has six graduated edges, any one of which can be brought next to the wheel, thus permitting reading to be taken in the unit best suited to the work." (Source: Manual of the improved Willis planimeter, pp 1 & 2)
• Das Willis Planimeter liest M. E. P. (mean effective pressure = mittlerer effektiver Druck) direkt aus dem Druckdiagramm (sh. Bild 3, Scan von Figur 1 des Manuals). Zudem werden Flächeninhalte von regulären oder irregulären geschlossenen Figuren oder Diagrammen in square inches, feet and yards bestimmt und dies ohne jede Berechnung.
• This planimeter reads M. E. P. (mean effective pressure) direct from the indicator diagram, gives areas of regular or irregular circles in square inches, feet and yards without any computation.

3 Literatur

• Hyman A. Schwartz: The Willis planimeter in The Journal of the American Scientific Instrument Enterprise, 7(2) 60–63, Rittenhouse, 1993.

4 Patente

 siehe unten

5 Bildergalerie

Planimeter im Kasten (S. Drechsler)

Kasteninnenseite

aus dem Handbuch (P. Kradolfer)

Planimeter mit Kasten (P. Kradolfer)

Aus der Patentschrift GB189503186

6 Seriennummern

• Seriennummern: 5176, 8296, 8389
• Nummernlagen:

7 Weblinks

8 Allgemeine Anmerkungen

Seite eröffnet von: Barbara 16:23, 7. Mai 2006 (IST)

Diese Seite darf an allen Stellen ergänzt werden, die noch leer sind. Außerdem dürfen Zeilen hinzu gefügt werden.
Falls Sie mit einem bestehenden Inhalt nicht einverstanden sind, machen Sie bitte einen Eintrag bei der Diskussion und schicken dem Ersteller der Seite eine Mail.

Patente:

• Patent:GB189503186 20.07.1895 Willis, Edward : Improvements in Planimeters, and Appliances to be employed therewith

• Patent:US529008 13.11.1894 Willis, Edward : Planimeter
• Patent:US542511 09.07.1895 Willis, Edward : Planimeter
• Patent:USRE11568 22.09.1896 Willis, Edward : Planimeter
• Patent:US672581 23.04.1901 Willis, Edward : Planimeter
