Mercedes Euklid 1


Großbild

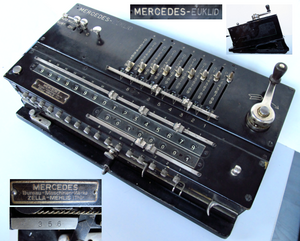

Mercedes-Euklid Mod.1 SN:356

Inhaltsverzeichnis

1 Maschinendaten

Modell............: Mercedes-Euklid Mod. 1
Firma.............: Mercedes Bureau-Maschinen-Ges.m.b.H.
Hersteller*.......: Mercedes
Ort, Land.........: Mehlis i.Th. u. Berlin W
Maße (BxHxT)......: 38 x 14 x 22 cm (Grundkörper)
Maße (BxHxT)......: 38 x 18 x 22 cm (mit Bedienelementen)
Gewicht...........: 13 kg
Stellen (EWxUWxRW): 9 x 8 x 16; 12(!)x 8 x 16; 13 x 8 x 16
Eingabe mit.......: Schieber mit Kontrollanzeige
Antrieb...........: Handkurbel
Löschung..........: Löschgriffe
System............: Proportionalhebel
Farbe(n)..........: sw
Material..........: Eisenguß, Messing, Stahl
Produziert........: von 1906 (1910) bis 1927

2 Beschreibung

Beschreibung......:
Besonderheiten....: Stopp-Division
..................: Wagen mit Federzug
Varianten.........: Stellenzahl
..................: Mercedes Euklid II mit kleinerer Stellenzahl
..................: Mercedes Euklid III "Copernicus" Sparmodell mit
..................: kleinerer Stellenzahl, ohne Division
Konstrukteur*.....: Hamann, Christel
Designer..........:

3 Bilder

Großbild

Mercedes-Euklid Mod.1 (B.R.N.)

Großbild

Euklid 1 (mit zusätzlichem Lösch-Schieber links oben; SN: 2746; Lenartowsky)

Großbild

Euklid 1 (SN: 4667; Denker)


Großbild

Besprechung in "SMZ" 1910 (1)

Großbild

Besprechung in "SMZ" 1910 (2)

Großbild

Besprechung in "SMZ" 1910 (3)

Großbild

Besprechung in "SMZ" 1910 (4)


Großbild

Euklid 1 (aus "Martin 1925")

Großbild

Euklid I Anzeige in "SMZ" 1913

Großbild

Euklid I Anzeige in "Horsburgh 1914"



4 Anleitung

Großbild

Anleitung Euklid 1 (Deckblatt)


Anleitung Euklid 1


5 Literatur



6 Patente



7 Weblinks

8 Seriennummern

9 Allgemeine Anmerkungen
