Mercedes Euklid 22


Großbild

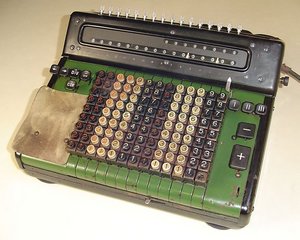

Mercedes Euklid Mod. 22 (Foto: Harald Schmid)

Inhaltsverzeichnis

1 Maschinendaten


Modell............: Euklid 22
Hersteller*.......: Mercedes
Firma.............: Mercedes Büromaschinen-Werke A.-G.
Ort, Land.........: Zella-Mehlis, Deutschland
Rechnertyp........: Vierspezies-Maschine
Maschinenart......: Simplexmaschine
System............: Proportionalhebel
Eingabe...........: Volltastatur
Ausgabe...........: anzeigend
Stellen (EWxUWxRW): 13 x 8 x 16
Antrieb...........: elektrisch (400 U/min)
Zehnerübertrag....: RW durchgehend, UW durchgehend
Löschen...........: motorisch, einzeln
Wagentransport....: motorisch
Rechenablauf......: M - H / D - V
Produziert........: 1931 - 1953
Maße (LxBxH)......: 37 x 37 x 19 cm
Gewicht...........: ?? kg
Farbe(n)..........: grün/schwarz
Material..........: Metall
Neupreis/Jahr.....:

2 Beschreibung


Einrichtungen.....: Direkteinstellung (Wirtel), abschaltbares Quotientenwerk,
..................: Komplementwerk, verkürzte Division,
..................: automatische positive und negative Division,
..................: Tasten für linkshändige halbautomatische Multiplikation
Besonderheiten....: linkshändige halbautom. Multiplikation,
..................: Tastaturteilung für Dividendeneintrag
Varianten.........: frühe Modelle ohne Komplementwerk,
..................: Modelle ohne Einhandbedienung
Ähnliche Modelle..: Mercedes Euklid 21 (kleinere Kapazität)
..................: Mercedes Euklid 22 S (mit Speicherwerk)
Vorläufer.........:
Nachfolger........: Mercedes R 22

Großbild

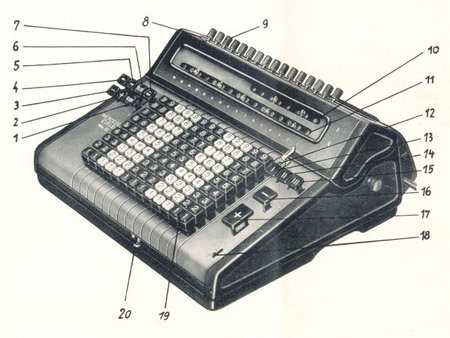

Mercedes Euklid 22 Bedienelemente

Bedienelemente (siehe Bild rechts): 1. Cor-Taste (Umsteuern/Abschalten des Quotientenwerks), 2. Plus-Taste für linkshändige Multiplikation, 3. Minus-Taste für linkshändige Multiplikation, 4. Schlittenlauftaste nach rechts, 5. Schlittenlauftaste nach links, 6. Divisionstaste, 7. Minus-Divisionstaste, 8. Divisionsabschalthebel (Divisionsstop), 9. Einstellwirtel für Resultatwerk, 10. Umdrehungszählwerk I, 11. Resultatwerk II, 12. Anzeigewerk für Tastatur (Nur bei Modell 22 und 22 S), 13. Löschtaste I für Umdrehungszählwerk I, 14. Löschtaste II für Resultatwerk II, 15. Löschtaste III für Tastatur III, 16. Subtraktionstaste, 17. Additionstaste, 18. Hebel A-M (Addition/halbautomatische Multiplikation), 19. Tastatur III, 20. Hebel N-D für Division (Tastaturteilung)

3 Entwicklung


Konstrukteur*.....: Hamann, Christel; Pott, August Friedrich
Designer..........:

4 Bilder

Großbild

Mercedes Euklid 22 (Breker)


Großbild

Euklid 22 Werbung (1936)

Großbild

Euklid 22 Werbung (1937)


5 Literatur

6 Patente

7 Weblinks

8 Seriennummern


Seriennummern.....: 41474; 61068; 115486; ...
Nummernlagen......:

9 Allgemeine Anmerkungen

Großbild

Mercedes Euklid-22 Kontrollschein (1955)
