Rheinmetall-Borsig D / K

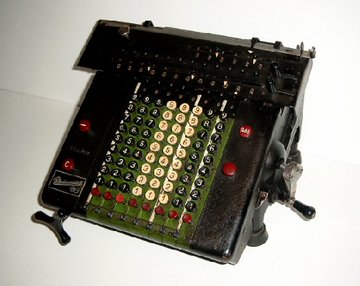

Rheinmetall Ie (SN: 53393, Haertel)

1 Maschinendaten

Modell............: D Ib, Id, Ie, If und IIc
..................: Ib, Id, Ie, If und IIc
..................: (K Ib, Id, Ie, If und IIc; s. Anm. unten)
Firma.............: Rheinmetall-Borsig
Hersteller*.......: Rheinmetall
Ort, Land.........: Sömmerda, Deutschland
Maße (LxBxH)......: 34 x 32 x 23 cm (Grundkörper)
Gewicht...........: ca. 11 / 12 kg
Stellen (EWxUWxRW): siehe Varianten
Eingabe mit.......: Volltastatur
Antrieb...........: Kurbel
Schlittentransport: manuell (Griffstern)
Löschung..........: manuell (Schieber, Tasten)
System............: Staffelwalze
Farbe(n)..........: schwarz/grün
Material..........: Gußeisen
Produziert........: von 1926 bis 1945
..................: D IIc bis 1957

2 Beschreibung

Beschreibung......: Vierspezies-Handrechenmaschine
Besonderheiten....: eine Staffelwalze für zwei Ziffern
Varianten.........: Modelle D I und II mit selbsttätiger Division
..................: Modelle I und II ohne selbständige Division
..................: (K I und K II ohne selbständige Division)
..................: verschiedene Kapazitäten: siehe Tabelle
..................: mit Motoruntersatz: "E" vor der Bezeichnung
..................: frühe Exemplare ohne Einstellkontrolle und Klappkommata
Konstrukteur*.....: Berk, Richard; Kottmann, August
Designer..........: ???

3 Varianten

Das Modell D wurde in fünf verschiedenen Versionen mit unterschiedlicher Stellenzahl in den Zählwerken hergestellt. Diese Varianten sind gekennzeichnet durch römische Ziffern sowie einen Kleinbuchstaben am Ende der Modellbezeichnung und haben folgende Kapazitäten (EW x UW x RW):

Außerdem gibt es die Rheinmetall-Handrechenmaschinen Ib, Id, Ie, If und IIc ohne selbsttätige Division, die manchmal unter der Bezeichnung "Rheinmetall K" zusammengefaßt werden. Die Modelle Ie, IIc sowie D Ie, D IIc wurden laut einem Prospekt auch mit Rückübertragung ausgeliefert (siehe Rheinmetall KEL / KELR).

4 Bedienung

Der Zählwerkschlitten, in dem das Resultat- und Umdrehungszählwerk untergebracht sind, läßt sich mit Hilfe eines dreiarmigen Griffsterns (vorne links) von Stelle zu Stelle verschieben. Das Nullstellen von Resultat- und Umdrehungszählwerk erfolgt durch Löschgriffe rechts auf dem Zählwerkschlitten. Die Ziffernrollen im Resultatwerk können direkt über Wirtel eingestellt werden. Zur besseren Übersicht beim Rechnen hat man Klappkommata zwischen den einzelnen Tastenreihen angebracht. Durch Betätigung der Minustaste wird die Drehrichtung des Resultatwerks umgekehrt und somit zwischen den Rechenoperationen Addition/Multiplikation und Subtraktion/Divison umgeschaltet. Mit Hilfe der C-Taste (Korrekturtaste), die ebenfalls die Drehrichtung des Resultatwerks in entgegengesetzter Richtung schaltet und nicht einrastet, kann man zuviel gekurbelte Umdrehungen rückgangig machen; auch eine verkürzte Multiplikation läßt sich damit schnell ausführen. Die Taste "Add" bewirkt, daß nach jeder Kurbelumdrehung das Einstellwerk automatisch gelöscht wird. Das Löschen der eingestellten Ziffern erfolgt entweder komplett mittels der Generallöschtaste rechts unten oder einzeln durch die unterste Taste einer jeden Tastenreihe. Die Volltastatur der Rheinmetall-Maschine ist selbstkorrigierend, d.h. eine Ziffer im Einstellwerk wird durch Betätigung einer anderen Taste aus derselben Reihe gelöscht und neu eingestellt.

5 Technik

siehe Artikel Rheinmetall Technik

6 Bilder

Modelle I und K:

Id (Foto: Magnus Bührmann)

frühe Id, (Nr. 22983, Kirchhof)

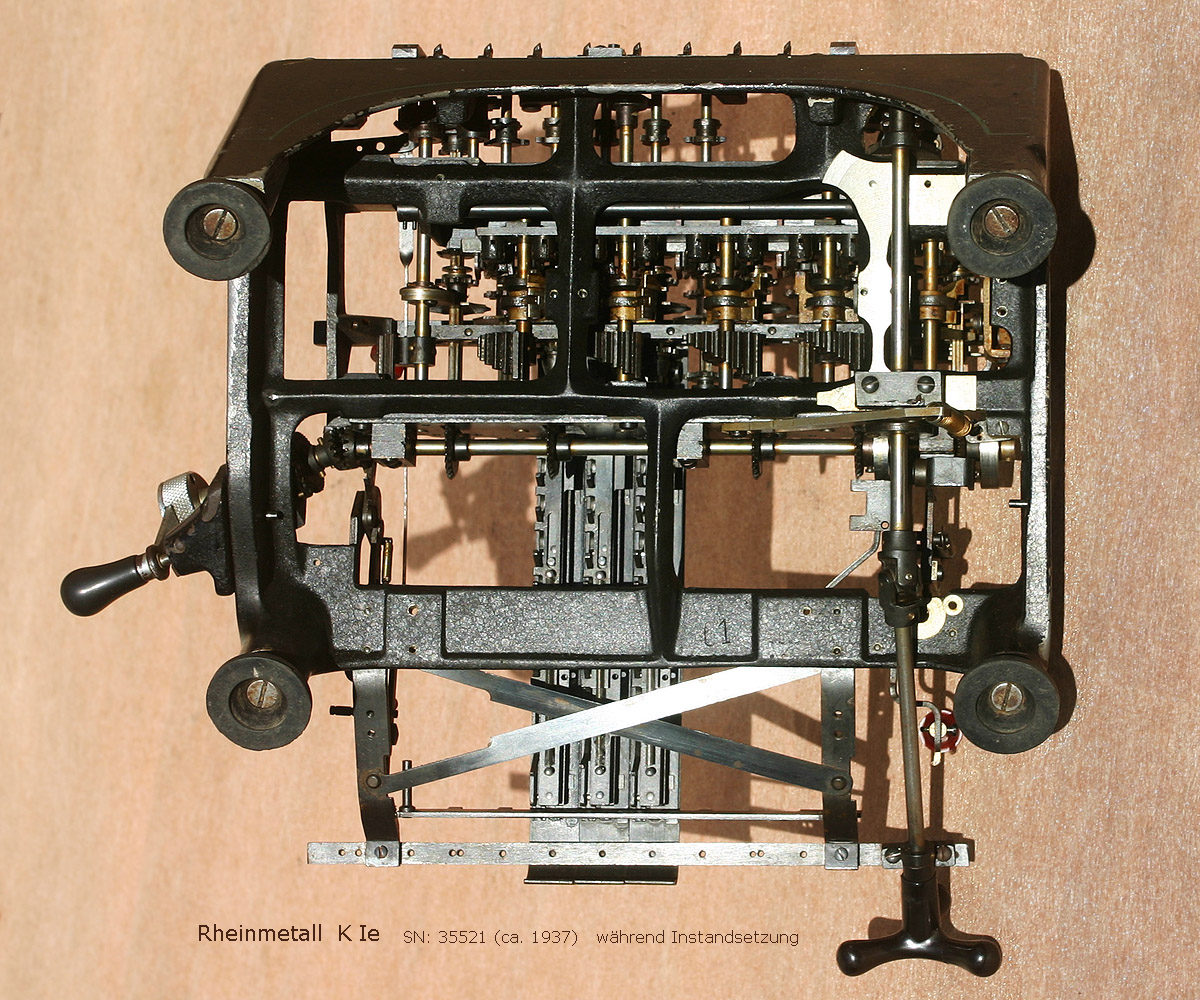

K1e offen links (SN: 35521; Eckstädt)

K1e offen vorn (SN: 35521; Eckstädt)

K1e Tastatur (SN: 35521; Eckstädt)

K Ie (SN: 84553; Technikmuseum Magdeburg)

K Ie (SN: 84553; Technikmuseum Magdeburg)

Modelle D:

D Id (SN: 31301; Wallroth)

D Id (SN: 31301; Wallroth)

Prospekte:

I / II und D I / D II (Prospekt 1937)

D Ie (Prospekt "Rasch und Richtig Rechnen mit RHEINMETALL Rechenmaschinen")

7 Literatur

• Kottmann 1942
• Waize 1999
• Schüle 1995
• ...

8 Patente

 siehe blauer Kasten unten

•  DE319630 Staffelwalzen für je zwei Einstellrädchen
•  DE319631 Vorrichtung zur Verschiebung des Zählwerks
•  DE414314 Umsteuervorrichtung für das Wendegetriebe
•  DE430014 Schaltvorrichtung für Rechenmaschinen
•  DE443589 Staffelwalzenantrieb für Rechenmaschinen
•  DE448462 Zehnerübertragung an Staffelwalzen-Rechenmaschinen
•  DE455217 Staffelwalzenantrieb (Zusatz zum Patent DE443589)
•  DE499259 Selbsttätige Divisionsvorrichtung

9 Weblinks

• ...

10 Seriennummern

• Seriennummern: 22983, 31301, 35521 ,50513, 53393, 84553, ...
• Nummernlagen: ...

11 Allgemeine Anmerkungen

• Die Modelle ohne selbsttätige Division werden inoffiziell auch mit dem Buchstaben "K" gekennzeichnet
• Siehe auch Rheinmetall D IIc
