Staffelwalze
| Deutsch: | Staffelwalze | ||
| Englisch: | stepped drum | stepped reckoner | |
| Französisch: | cylindre à dents de longueurs inégales | cylindre de Leibniz | tambour de Leibniz |
| Italienisch: | 1 - Tamburo dentato | 2 - cilindro di Leibniz |
Staffelwalze
|
1 Definition
1.1 Definition 1
Nach Martin 1925, S. 8:
Die Staffelwalze weist auf einem Drittel ihres Umfanges neun in ihrer Länge gestaffelte Zähne auf und dreht sich mit der Welle, auf welcher sie montiert ist. Auch die darüber befindliche Vierkantwelle ist drehbar gelagert, und auf dieser (...) befindet sich das verschiebbare Einstellrädchen, ferner weiter vorn zwei größere aufrechtstehende Zahnräder, welche je nach Verschiebung wechselweise in die Zähne eines waagrecht liegenden Rades eingreifen und durch Drehung eine oberhalb dieses Zahnrades befindliche Zahlenscheibe nach rechts oder links drehen, so daß je eine der darauf befindlichen zehn Zahlen im Schauloch des Resultatwerkes erscheint.
1.2 Definition 2
Siehe Klassifizierung mechanischer Rechenmaschinen, Teil 3: Schaltwerksprinzipien
2 Anwendung
Die Staffelwalze wurden z.B. von folgenden Firmen verwendet:
Archimedes; Madas; Badenia; Rheinmetall; Diehl; Friden; Spitz
Besondere Ausführungen:
Curta: Zentrale Komplementär-Staffelwalze
3 Literatur
- Wittke 1948: ausführliche Beschreibung
- Anthes 2001: anschauliche Skizze
- Priebe 1955a: Beschreibung
- Eggert 1954
- Lenz 1915 S. 75 ff.
4 Bildergalerie
Rheinmetall Staffelwalzen
Staffelwalze einer TIM III
Archimedes C 13 Staffelwalzen
Staffelwalze im Madas Logo

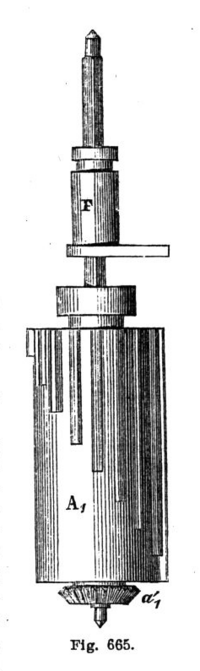

aus "Macchine da calcolare (1885)"
Badenia Staffelwalze (aus "Priebe 1955a")
Aus der Patentschrift DE234109
Staffelwalze aus der Beschreibung einer Thomas-Maschine (aus Martin 1925)
Minimath (2-Spezies)

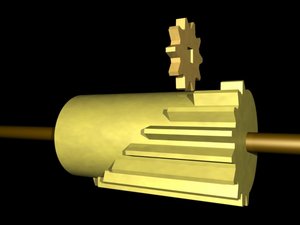

Funktionsprinzip Staffelwalze
5 Im Rechnerlexikon
Liste aller Staffelwalzenmaschinen
5.1 Ähnliche Fachbegriffe
6 Weblinks
http://de.wikipedia.org/wiki/Staffelwalze
