Thales Patent SN 13370


Großbild

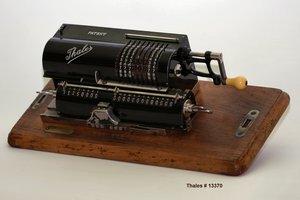

Thales Patent, SN 13370, (W.-D. Kramer)

Inhaltsverzeichnis

1 Maschinendaten

Modell............: SN 13370 (ähnlich Typ C, s. Anmerkungen)
Firma.............: Thaleswerk GmbH
Hersteller*.......: Thales
Ort, Land.........: Rastatt, Deutschland
Maße (LxBxH)......: 19 x 10,7 x 9 cm (Grundkörper)
Maße (LxBxH)......: 31 x 13 x 9 cm (mit Bedienelementen)
Maße (LxBxH)......: 35,5 x 18 x 13 cm (mit Holzbrett und Holzhaube)
Gewicht...........: 5600 g (mit Brett und Haube)
Stellen (EWxUWxRW): 9 x 8 x 13
Eingabe mit.......: Einstellhebel
Antrieb...........: Kurbel
Löschung..........: Löschkamm bzw. Flügellöschung
System............: Sprossenrad
Farbe(n)..........: schwarz
Material..........: Gehäuse u. Getriebe Stahl, Sprossenräder Messing
Produziert........: um 1920?

2 Beschreibung

Beschreibung......: Vierspeziesmaschine
Besonderheiten....: Kombination der Elemente: Zehnerübertragung im UW, manueller Schlittentransport über Trapezschloss,
..................: sowie Flügellöschung von UW und RW und Löschkamm für Einstellwerk
Konstrukteur*.....: Schubert, Emil
Designer..........:

3 Literatur



4 Patente

5 Weblinks

6 Seriennummern

7 Allgemeine Anmerkungen

Als "Typ" wurde die SN angegeben. Für die Kombination von Zehnerübertragung im EW + Löschkamm für Einstellhebel + Flügellöschung + Trapezschloss + Beschriftung "Patent" auf der waagerechten Deckblechfläche konnte keine Typzuordnung gefunden werden.
