Sprossenrad

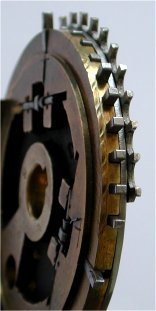

Sprossenrad, Sicht auf die Sprossen

1 Definition

Schaltendes Bauteil in einer mechanischen Rechenmaschine, für jede Stelle der Eingabe eines. Maschinentechnisch handelt es sich um ein Zahnrad mit veränderlicher Zähnezahl (nirgendwo steht dass die Zähne eines Zahnrades symmetrisch angeordnet und nach einer Kurve geformt sein müssen).
Der Name kommt von den 'Zähnen', die man Sprossen nennt.

Siehe Klassifizierung mechanischer Rechenmaschinen, Teil 3: Schaltwerksprinzipien

2 Sprossenrad (Odhner-Typ)

Erfinder: Odhner, Willgodt

Alle klassischen "Odhner"-Rechenmaschinen und Varianten.
Beispiele: Odhner Kurzkurbel Arithmometer und Nachfolger;
Triumphator CN; Walther WSR 16

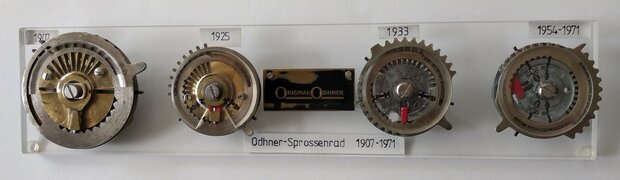

Odhner: Entwicklung der Sprossenräder 1907 bis 1971 (E. Drobczynski)

3 Axial-Sprossenrad

Englisch: axial pin wheel

Beispiel: alle Numeria Modelle

4 Geteiltes Sprossenrad

Englisch: split pin wheel
Französisch: roue Odhner coupée en deux

Erfinder: Rudin, Karl Viktor

Beispiel: Facit T und Nachfolger

5 Klappsprossenrad / Schwenksprossenrad

Englisch: folding pin wheel

Erstmals von Poleni angewandt.

Beispiele: Alpina; Kuhrt A und AB; Monopol

6 Literatur

• Anthes 2001: anschauliche Skizze
• Eggert 1954
• HBw-Aktuell 3/1997: Liste der zu der Zeit bekannten Sprossenrad-Maschinen (118 Stück)
• Klassifizierung_mechanischer_Rechenmaschinen >> Teil 3
• Lenz 1915 S. 60
• Wittke 1948: ausführliche Beschreibung

7 Im Rechnerlexikon

•  Suche nach "Sprossenrad"
• Im Artikel Sprossenradmaschine gibt's Bilder und mehr Erklärungen
• Die Numeria-Rechenmaschinen haben Axial-Sprossenräder (Erklärung s. dort)
•  Suche in der Patentdatenbank nach Sprossenrad

8 Bildergalerie

Sprossenrad

Thales C Sprossenräder (Technikmuseum Magdeburg)

Triumphator CRN 2 Sprossenräder (SN: 271938; Industriemuseum Schönebeck)

Madix HM Sprossenräder (SN: D17715; Industriemuseum Schönebeck)

Sprossenrad aus GB9616-1843 (Wertheimber, 1843)

Aus Patent DE404584

Aus Patent SE108606

Funktionsbild (aus "Priebe 1955a")

8.1 Ähnliche Fachbegriffe

• Sprossenradmaschine
• Sprossenrad, geteilt

9 Weblinks

•  http://de.wikipedia.org/wiki/Sprossenrad

•  How Pinwheel Calculators Work Youtube video
•  Interaktives Funktionsmodell einer Sprossenrad-Rechenmaschine
•  http://runeberg.org/tektid/1932m/0146.html

Diese Seite darf an allen Stellen ergänzt werden, die noch leer sind. Außerdem dürfen Zeilen hinzu gefügt werden.
Falls Sie mit einem bestehenden Inhalt nicht einverstanden sind, machen Sie bitte einen Eintrag bei der Diskussion und schicken dem Ersteller der Seite eine Mail.

Patente:

• Patent:CH67133 02.11.1914 Rasmussen, Carl : Rechenmaschine mit langen Stellgriffen
• Patent:CH210224 30.06.1940 Lagerman, Torsten : Sprossenrad-Rechenmaschine mit Tastatur zum Einstellen von Sprossenraedern.

• Patent:DE82965 10.12.1892 Esser, Heinrich : Rechenmaschine
• Patent:DE438296 01.01.1923 Triumphator : Tasteneinstellung für Sprossenrad
• Patent:DE1224959 16.01.1959 Gottwill, Reinhold Heine und Sohn : Sprossenscheibenrohkoerper eines Sprossenrades fuer Rechenmaschinen
