Küttner und Heinitz

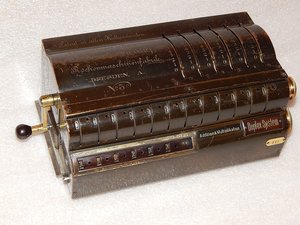

Küttner & Heinitz (SN 5, Duplex, 6x6x12)

1 Maschinendaten

Modell............: Küttner & Heinitz
Firma.............: Woldemar Heinitz
Hersteller*.......: Woldemar Heinitz
Ort, Land.........: Lortzingstrasse 27, Dresden, Deutschland
Maße (LxBxH)......: 24,3 x 14,3 x 12,3 cm (SN 5; Grundkörper; 6x6x12 St.)
Maße (LxBxH)......: 29,8 x 14,6 x 12,3 cm (SN 5; mit Bedienelementen)
Maße..............: 45 x 19 x 13,5 cm (SN 123; 10x10x20 St.)
Gewicht...........: SN 5: ca. 8,3 kg
..................: SN 123: ca. 5 kg
Stellen (EWxUWxRW): normalerweise 6x6x12, Nu. 101: 8x8x16, Nu. 123: 10x10x20
Eingabe mit.......: Schieber
Antrieb...........: manuell
Löschung..........: durch Drehknöpfe rechts
..................: ab der Seriennummer 77 durch Zughebel wie bei Monopol
System............: Sprossenrad
Farbe(n)..........: schwarz oder messing
Material..........: Stahl, Messing
Produziert........: von ca. 1896 bis ca. 1902
..................: Vorgängermodell der Monopol Rechenmaschine.

2 Beschreibung

Beschreibung......: Die Sprossenräder werden im Gegensatz zur Monopol radial verschoben.
Besonderheiten....: Die Kurbel befindet sich links. Der Schlitten ist
..................: vor der Maschine und muss zum Löschen weggeklappt werden.
Varianten.........: Die "Simplex" hat keinen Zehnerübertrag im Umdrehungszählwerk.
..................: Die "Duplex" hat einen Zehnerübertrag im Umdrehungszählwerk über alle Stellen.
..................: Offenbar aus Kostengründen wurde die Duplex wesentlich seltener gebaut als die Simplex.
..................: Nur die Seriennummer 5 ist eine Duplex-Maschine,
..................: die 4, 13, 27, 67, 77, 123 sind Simplex-Maschinen.
Konstrukteur*.....: Küttner, Wilhelm; Heinitz, Woldemar
..................: beschriftet mit "W. Küttner´s System"
Designer..........: Küttner, Wilhelm; Heinitz, Woldemar

3 Weitere Bilder

SN 5, Duplex, Wagen vorgeklappt (privat)

SN 123, Simplex (Stadtmuseum Dresden; Bild: Zadnicek)

Bilder vom Sammlertreffen:

3 Monopol und 1 Küttner & Heinitz

3 Monopol und 1 Küttner & Heinitz

3 Monopol und 1 Küttner & Heinitz

4 Literatur

• Dinglers Polytechnisches Journal 77. Jahrg., 1896, Bd. 300, H. 9, S. 199 - 207  Text (4400 kB)
• Mehmke 1902 S. 970
• D'Ocagne 1905
• Mayer 1908
• Brauner 1926
• Verhoeven 2015: Die Rechenmaschine "W. Küttner's System" - Vorläufer der "Monopol"
• Verhoeven 2015/1: Zur Konstruktion ... "Monopol Duplex"

5 Patente

•  siehe unten
• Patent:...
• ...

6 Weblinks

7 Seriennummern

• Seriennummern: 4, 5, 13, 27, 67, 77, (101,) 123
• Nummernlagen: Es sind 7 Maschinen bekannt. Die 101 ist nur aus der Literatur bekannt, nicht aber als noch real existierende Maschine.

8 Allgemeine Anmerkungen

• Der Begriff "Duplex" wurde von Küttner in Dinglers Polytechnisches Journal in Bezug auf den Zehnerübertrag im Umdrehungszählwerk definiert.

• Andere Autoren haben später den Begriff "Duplex" anders definiert, siehe z.B.: Haertel 2016/1: "Die Unterscheidungsmerkmale der Umdrehungszählwerke mechanischer Drei- oder Vierspezies-Rechenmaschinen"
