Das Planimeter von Gierer

Inhaltsverzeichnis

1 Gerätedaten

2 Beschreibung

2.1 Bestandteile
2.2 Bedienung

3 Literatur

4 Siehe auch

1 Gerätedaten

Modell............: Planimeter
Konstrukteur*.....: Gierer, Johann Andreas
Ort, Land.........: Fürth, Deutschland
Eingabe ..........: manuell
System............: Planimeter, Analogrechner, Koordinatenplanimeter,
Produziert........: wahrscheinlich nie

2 Beschreibung

Ein Gerät zum Ermitteln des Flächeninhalts von beliebigen Flächen auf Landkarten unter verwendung von Polarkoordinaten.

2.1 Bestandteile

Ein Kegel-Reibrad-Mechanismus führt die notwendige Integration durch.
Zwei bewegliche Wägen, die durch zwei Koppeln verbunden sind, deren Gelenk entlang einer Kurve geführt wird bilden einen Quadriermechanismus. Für die Integration der Fläche ist bei der Verwendung von Polarkoordinaten eine Quadrierung des aktuellen Radius nötig..

2.2 Bedienung

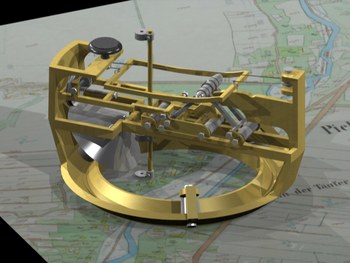

Das Gerät wird so auf die Katasterkarte gesetzt, dass das zu vermessende Grundstück direkt darunter zu liegen kommt. Durch das Bewegen und Drehen des oberen Bedienknopfes wird der Cursor mit der Lupe auf die Grenze des Grundstückes gebracht. Diese Position wird markiert und der Anzeigewert notiert. Mittels des Bedienknopfes wird der Cursor so bewegt, dass er einmal das gesamte Grundstück entlang seiner Grenzen umfährt, bis er wieder an die Ursprüngliche Stelle zurückkehrt. Von dem nun abgelesenen Wert wird der zuvor abgelesene Wert abgezogen. Das Ergebnis ist ein Maß für die Fläche des Grundstücks.
