Sprossenradmaschine

Inhaltsverzeichnis 1 Definitionen 1.1 Definition 1 1.2 Definition 2 2 Beschreibung 3 Artikel im Rechnerlexikon 3.1 Sprossenrad-Maschinen (Auswahl) 3.2 Verwandte Fachbegriffe 3.3 Patente 4 Anleitungen 5 Weblinks

1 Definitionen

1.1 Definition 1

• s. Sprossenrad

1.2 Definition 2

Siehe Klassifizierung mechanischer Rechenmaschinen, Teil 3: Schaltwerksprinzipien

2 Beschreibung

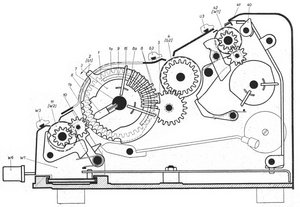

Die Bilder unten zeigen ein Sprossenrad aus einer grossen Triumphator (Mod. C. gebaut bis ca. 1914). Es ist mit 210 gr Gewicht und 73 mm Durchmesser des Radkörpers eines der grössten Sprossenräder, das je hergestellt wurde. Mit Hilfe der Skizze oben kann man sich gut zurecht finden. Da die Sprossen in der Seitenansicht vom Zahnbogen für die Einstellanzeige überdeckt werden, sind sie in Bild 3 nochmals von oben dargestellt.

1: Sprossenrad von rechts

Das ist die Stellung des Sprossenrades wie es auch oben in der Skizze dargestellt ist. Hier sieht man gut die Lagerung der beiden Sprossen für den Zehnerübertrag und den Auslauf des Fräsers, der den Schlitz für die Lagerung der Welle geschnitten hat.

2: Sprossenrad von links

Hier sind links oben gut die Kurvenstücke zu sehen, die die Sprossen verschieben.

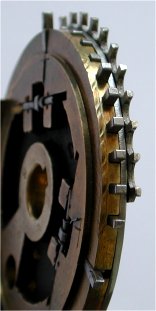

3: Sprossenrad, Sicht auf die Sprossen

Der Radkörper ist aus aufwendigem Messingguss (!) gefertigt und benötigt zahlreiche Bearbeitungen, bis er die vorgesehene Form hat. Das ist reiner Maschinenbau, von Feinwerktechnik kann zu dieser Zeit noch keine Rede sein.
