Facit TK

Inhaltsverzeichnis 1 Maschinendaten 2 Beschreibung 3 Bilder 4 Bildergalerie 5 Prospekte 6 Anleitungen 7 Reparatur und Restaurierung 8 Literatur 9 Patente 10 Weblinks 11 Seriennummern 12 Allgemeine Anmerkungen

1 Maschinendaten

Modell............: TK
Firma.............: AB Åtvidabergs Industrier
Hersteller*.......: Aktiebolaget Facit
Ort, Land.........: Åtvidaberg, Schweden
Maße (LxBxH)......: 21 x 14 x 15 cm (Grundkörper)
Maße (LxBxH)......: 21 x 14 x 15 cm (mit Bedienelementen)
Gewicht...........: ca. 10 kg
Stellen (EWxUWxRW): 9 x 8 x 13
Eingabe mit.......: zweireihige Zehnertastatur
Antrieb...........: Handkurbel
Löschung..........: Hebel
System............: Geteiltes Sprossenrad
Farbe(n)..........: bis 1942: schwarz/glänzend
..................: ab 1942: "Halda-Grün"
..................: Deutsche Produktion / Sabielny: schwarz-matt
Material..........: Stahl / Messing
Produziert........: von 1936 bis 1954
Produktionsmenge..: 136435 Stück
Besonderheiten....: Gleitende Quotientenschaltung
Varianten.........: Stellenzeiger teils nur im Quotientenwerk (roter Rahmen), teils zusätzlich auch im Resultatwerk (rote Pfeilspitzen)
Konstrukteur*.....: Rudin, Karl Viktor; Annerén, Rolf Erik; Carlström, Bengt
Designer..........: ?

2 Beschreibung


Verbesserte Version der Facit T mit "gleitender Quotientenschaltung": Bei der Totaltabulierung (zur Vorbereitung einer Division) wird das Einstell- und Umdrehungszählwerk unabhängig voneinander in die linke Endposition befördert.

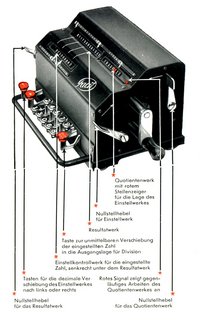

Bedienelemente (siehe Bild):
1 Quotientenwerk mit rotem Stellenzeiger für die Lage des Einstellwerkes; 2 Nullstellhebel für das Einstellwerk; 3 Resultatwerk; 4 Taste zur unmittelbaren Verschiebung der eingestellten Zahl in die Ausgangslage für Division; 5 Einstellkontrollwerk für die eingestellte Zahl, senkrecht unter dem Resultatwerk; 6 Tasten für die dezimale Verschiebung des Einstellwerkes nach links oder nach rechts; 7 Rotes Signal zeigt gegenläufiges Arbeiten des Quotientenwerkes an; 8 Nullstellhebel für das Resultatwerk; 9 Nullstellhebel für das Quotientenwerk.

3 Bilder

Anmerkung: M.e. ist auf dem Bild von W.-D. Kramer eine von Madix gebaute Maschine abgebildet, wg. typischer Kurbellagerung. (B.R.Nivreg)

4 Bildergalerie

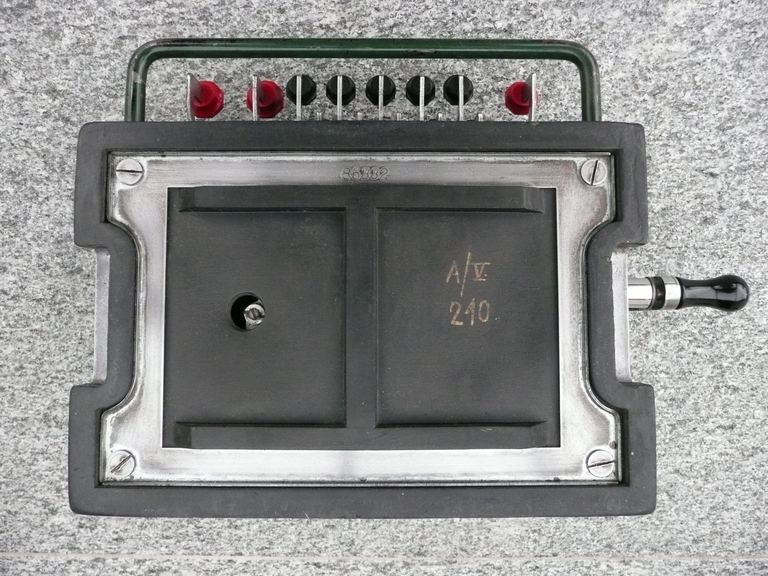

Facit TK, SN: 85332 (Rückseite)

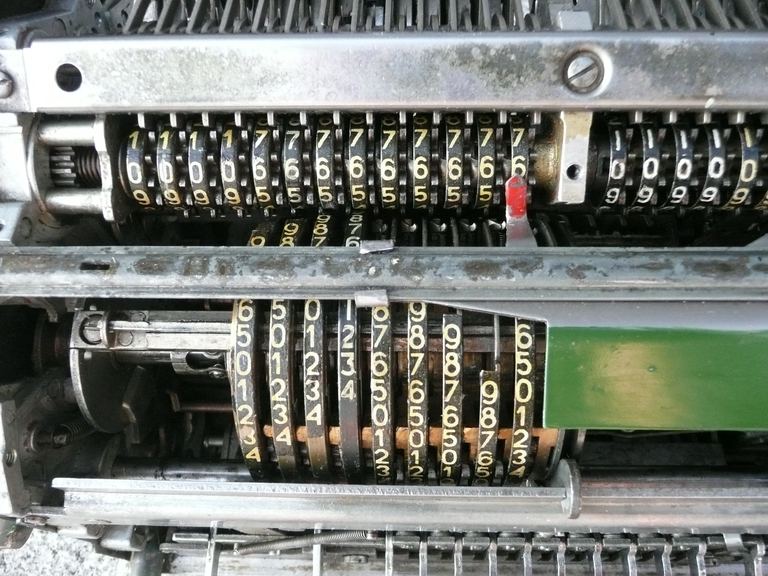

Facit TK, SN: 85332 (Detail)

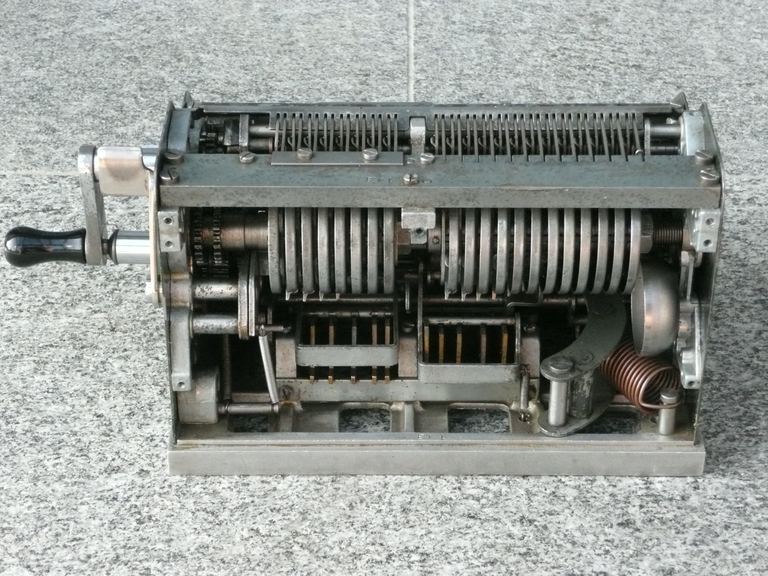

Facit TK, SN: 85332 (Detail)
Facit TK, SN: 85332 (Detail)
Facit TK, SN: 85332 (Detail)
Facit TK, SN: 85332 (Detail)

5 Prospekte

6 Anleitungen

• FACIT TK Service Anleitungen

7 Reparatur und Restaurierung

• FACIT TK OVERHAUL/Restaurierung Facit TK (SN: 14 ?) vollständig demontiert, gesäubert und wieder zusammengesetzt!
  (Ite Weide) (Datei runterladen und extrahieren)

8 Literatur

• Beitlich 1944, "Büromaschinenkunde", S. 15
• Hennemann 1953, S. 29
• Haertel 2018/1: "Precisa 117" im Vergleich zu "Facit TK"

9 Patente

 siehe blauer Kasten unten

• Patent:DE719178
• Patent:CH184043
• Patent:US2243075
• ...

(siehe auch Facit T)

10 Weblinks

•  Vom Modell T zur 1051: Die 10-Tasten-Universal-Rechenmaschinen von Facit

•  Swedish Typewriter Page: Facit Calculators (Christofer Nöring)

•  The Facit Page (James Redin)
• ...

11 Seriennummern

• Seriennummern (Schweden): 14 (?); 60426 (1938); 85332;
• Seriennummern (Sabiely Dresden): 3156 (ca. 1950); 3862, D-5202; D-1101; D-115759; ...
• Nummernlagen: 50003 - 94999, 150001 - 167207, 175001 - 249231
• (Die Nummern müssen noch verifiziert werden)

12 Allgemeine Anmerkungen

• Die schwarzen Maschinen aus schwedischer Produktion waren immer glänzend (T.L.)
• Die Tasten für die Schlitten-Verstellung waren bei schwedischer Produktion immer rot (T-L.)
• Die Position des Facit-Logos wechselte (Systematik?)
• Siehe auch Stschetmasch WK-1
• Siehe auch Madix

Seite eröffnet von: ?
Seite ergänzt von: Reich 23:52, 22. Apr 2012 (CEST)
Seite ergänzt von: F. Diestelkamp 11:19, 29. Feb 2024 (CET)
